БТГ со скифа 2016
8 года 3 мес. назад
БТГ со скифа 2016 #40592
Magur пишет: На пол волне ток на концах направлен встречно. Грубо говоря два плюса или два минуса. Как этим заряжать конденсатор? Потому требуется полный период, который присутствует как раз в волновом резонаторе
Тоже над этим ломаю голову. Хороший вопрос. И очень непростой, как кажется (мне уж точно).
Тема заблокирована.
8 года 3 мес. назад
БТГ со скифа 2016 #40596
Я так понимаю, что нам его не требуется заряжать. Пластины конденсатора используются как два заземления на рисунке Юрия. Там и так макс.тока (если получится настроить). А напряжение - от НЧ генератора. Скорее всего, надо согласовать длительность импульсов НЧ с длинной провода вторички, как 1 к 4, ну или кратно.Magur пишет: На пол волне ток на концах направлен встречно. Грубо говоря два плюса или два минуса. Как этим заряжать конденсатор? Потому требуется полный период, который присутствует как раз в волновом резонаторе
Тема заблокирована.
8 года 3 мес. назад
БТГ со скифа 2016 #40597
dorohov.alex пишет: Oktogen пишет:
главная 1я засада у вас возникнет именно с вч генератором
А вторая засада в чём заключается ???
Справитесь с первой... вторая не заставит себя долго ждать
Тема заблокирована.
8 года 3 мес. назад
8 года 3 мес. назад от dorohov.alex.
БТГ со скифа 2016 #40603
Если предположить, что вторичная катушка это простая магнитная антенна, которую визуально разделили на 4 части.

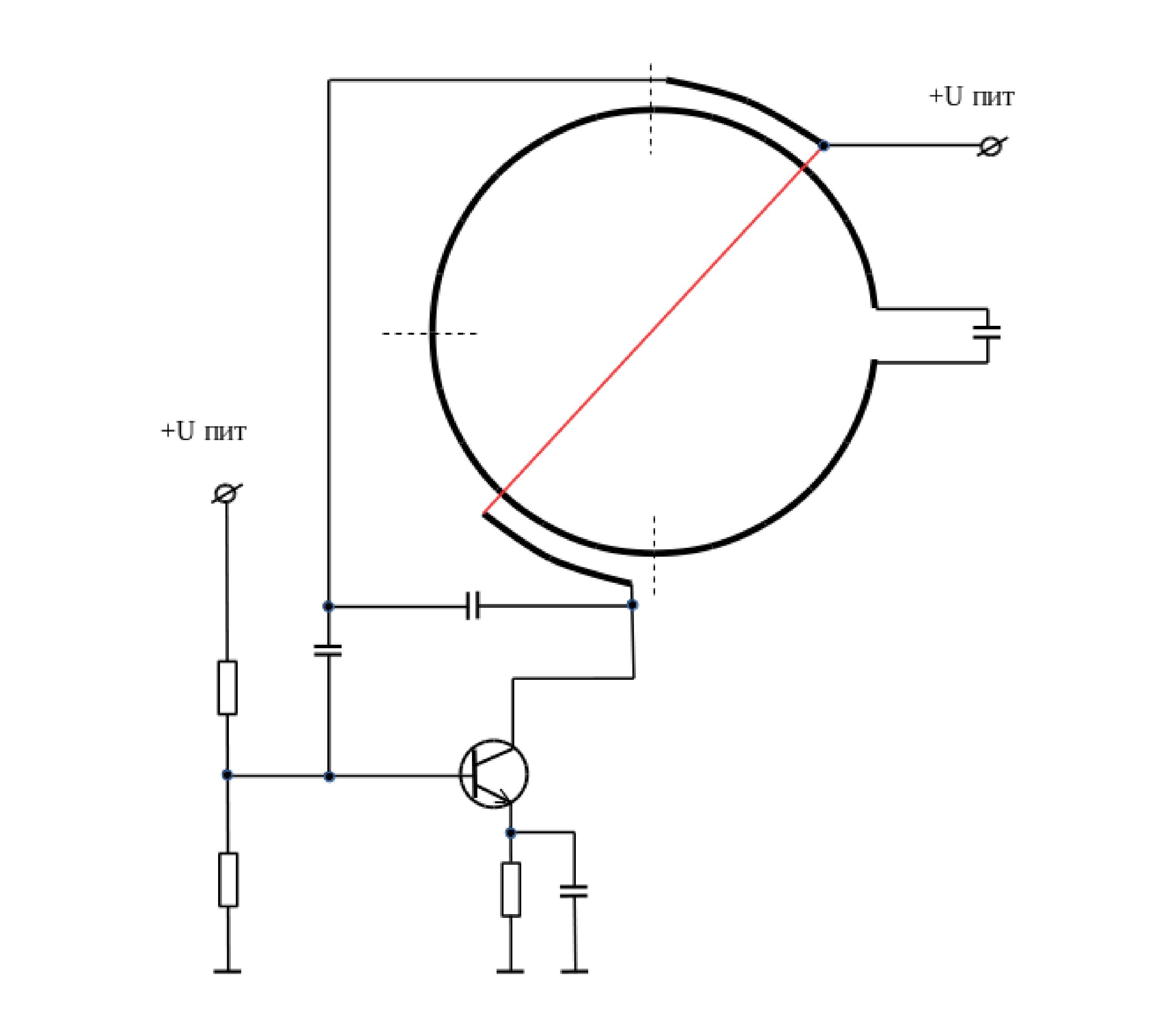

Для простоты восприятия можно нарисовать схему так:
далее...
Для простоты восприятия можно нарисовать схему так:
далее...
ВНИМАНИЕ: Спойлер!
[ Нажмите, чтобы развернуть ]
[ Нажмите, чтобы скрыть ]

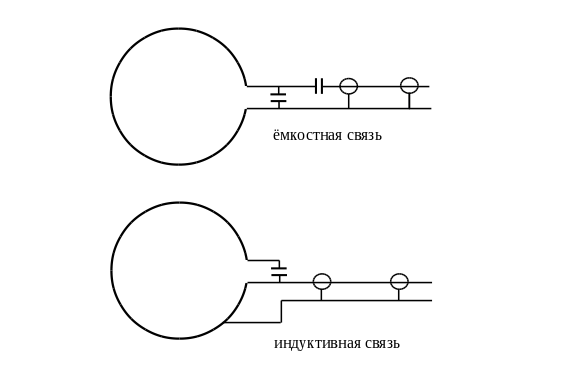

Для согласование выходного сопротивление антенны с ёмкостью кабеля применяют два варианта:
С ёмкостной и индуктивной связью.
За счёт правильного согласования увеличивается резонанс на определённой частоте и растёт усиление антенны.

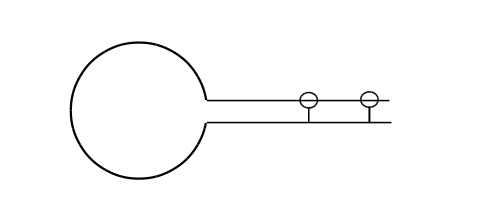

Но магнитные антенны работают и без согласования, при этом просто кабель подключают к выводам витка.
При этом антенна сильно теряет усиление, но становиться широкодиапазонной.
В этом случае большая ёмкость кабеля сравнима с перемычкой которая замыкает кольцо вибратора. Вибратор превращается в директор с собственной частотой резонанса равной длине волны. И кабель начинает играть роль резонатора, где начинают укладываться одна за другой волы. Что бы данная антенна заработала, длинна кабеля не должна совпадать с кратностью длинны волны, лучший вариант такой — L+L+L…..+L+(1/4L).
Исходя из вышесказанного можно сделать вывод:

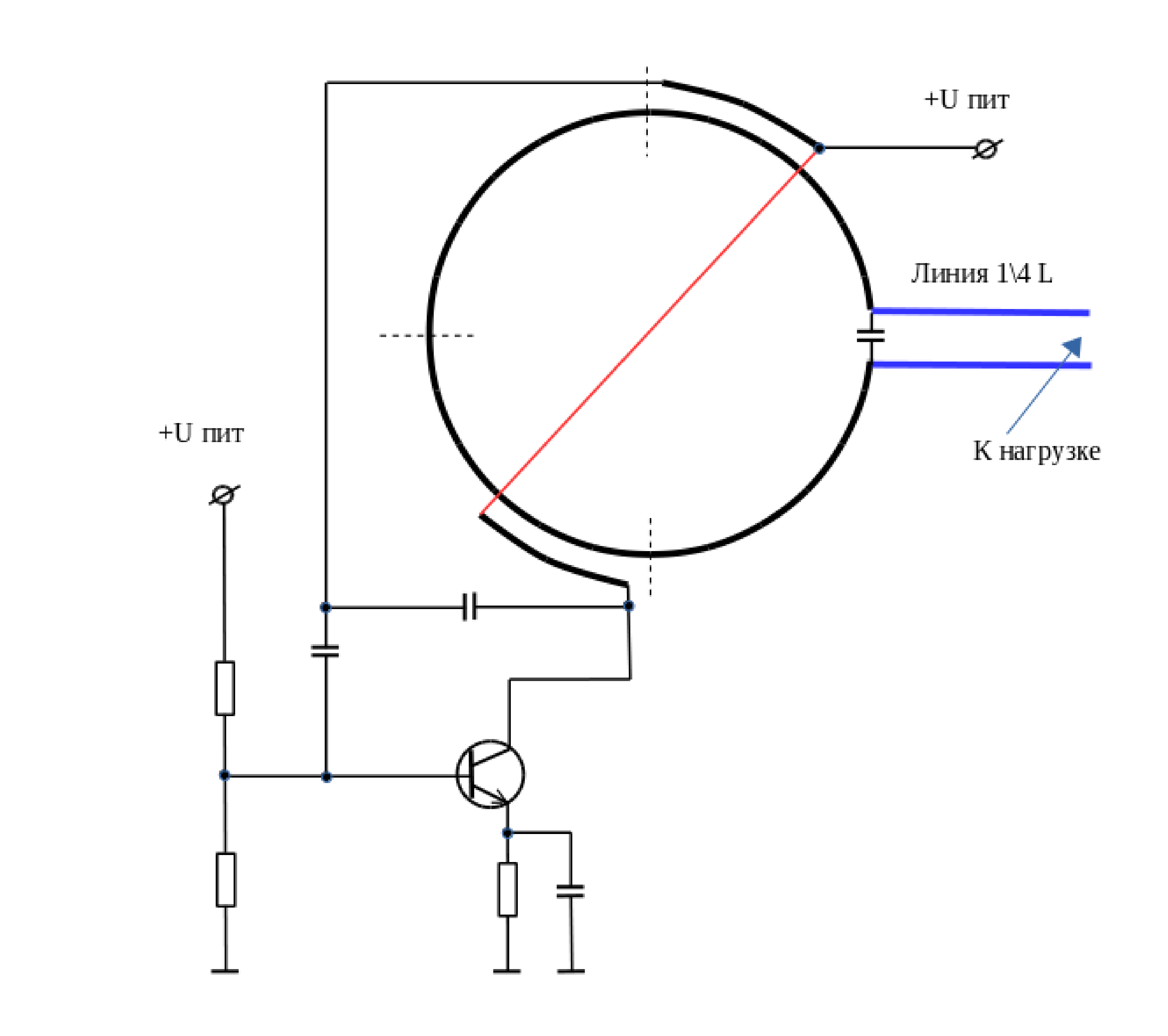

Конденсатор ВЧ должен подключаться к вторичной катушке как можно короткими проводами , а нагрузку снимать можно только через линию с длинной 1\4 длинны волны.
В дополнение скажу, что данный генератор можно легко реализовать при с использовании антенного кабеля в качестве катушек генератора. При этом очень легко рассчитывается частота генератора и кратность гармоники. Кабель можно будет свернуть в бухту для уменьшение размеров.
С ёмкостной и индуктивной связью.
За счёт правильного согласования увеличивается резонанс на определённой частоте и растёт усиление антенны.
Но магнитные антенны работают и без согласования, при этом просто кабель подключают к выводам витка.
При этом антенна сильно теряет усиление, но становиться широкодиапазонной.
В этом случае большая ёмкость кабеля сравнима с перемычкой которая замыкает кольцо вибратора. Вибратор превращается в директор с собственной частотой резонанса равной длине волны. И кабель начинает играть роль резонатора, где начинают укладываться одна за другой волы. Что бы данная антенна заработала, длинна кабеля не должна совпадать с кратностью длинны волны, лучший вариант такой — L+L+L…..+L+(1/4L).
Исходя из вышесказанного можно сделать вывод:
Конденсатор ВЧ должен подключаться к вторичной катушке как можно короткими проводами , а нагрузку снимать можно только через линию с длинной 1\4 длинны волны.
В дополнение скажу, что данный генератор можно легко реализовать при с использовании антенного кабеля в качестве катушек генератора. При этом очень легко рассчитывается частота генератора и кратность гармоники. Кабель можно будет свернуть в бухту для уменьшение размеров.
Спасибо сказали tokar_ev, kater, vitus, HIDE
Тема заблокирована.
8 года 3 мес. назад
8 года 3 мес. назад от doktorsvet.
Автор темы
БТГ со скифа 2016 #40608
собрал, правда как и говорил игорь ген на кт315-м слабоват, нч и вч ген живет своей жизнью, связи пока не вижу
Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Мне отмщение, и аз воздам.
Тема заблокирована.
