Резонансный генератор Анквича

проверка Резонансного генератора Анквича

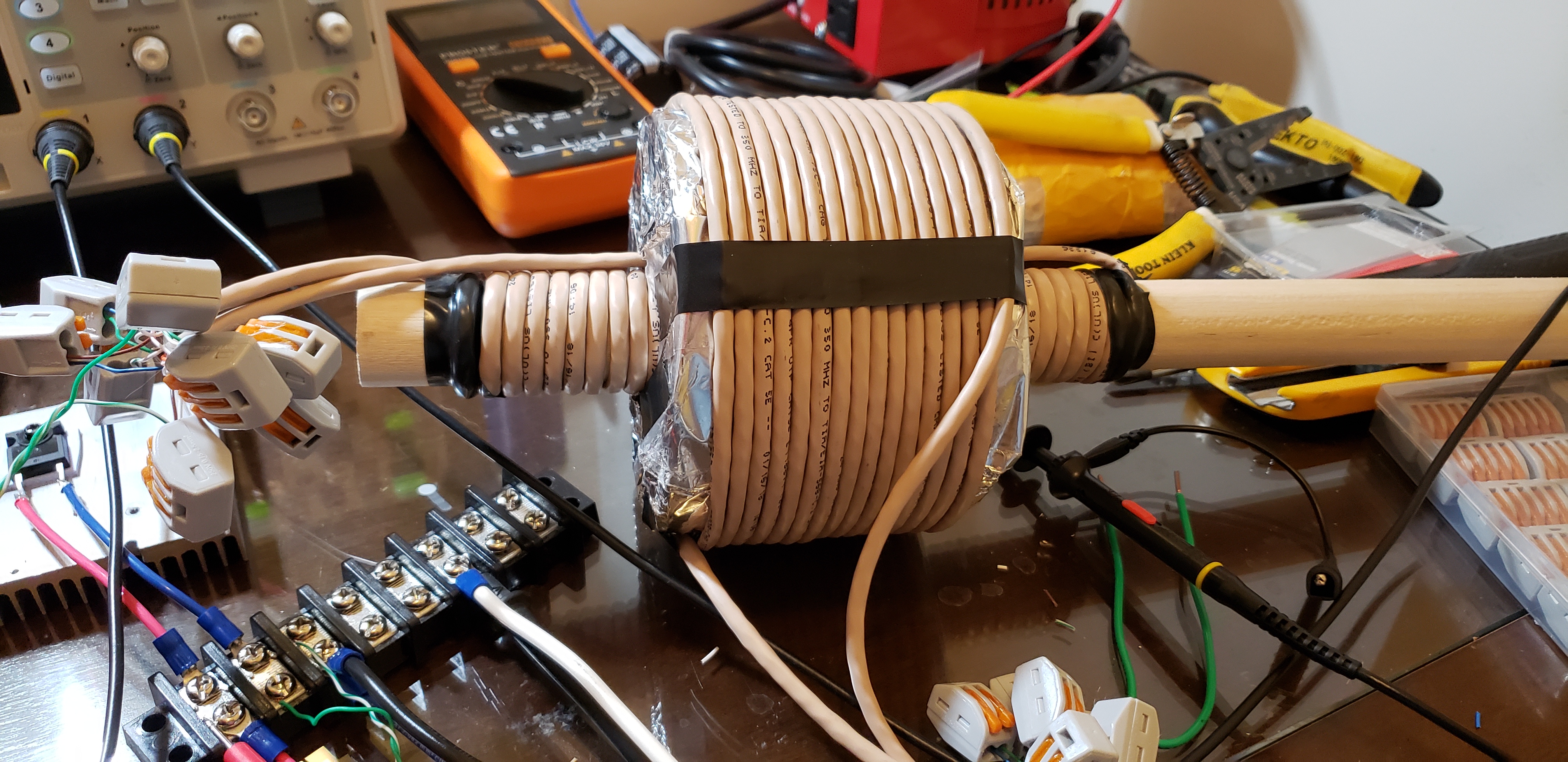

катуха вот так выглядит
фольга имеет прокладку в виде скотча и не замкнута
Внутренняя обмотка в два раза длиннее наружной

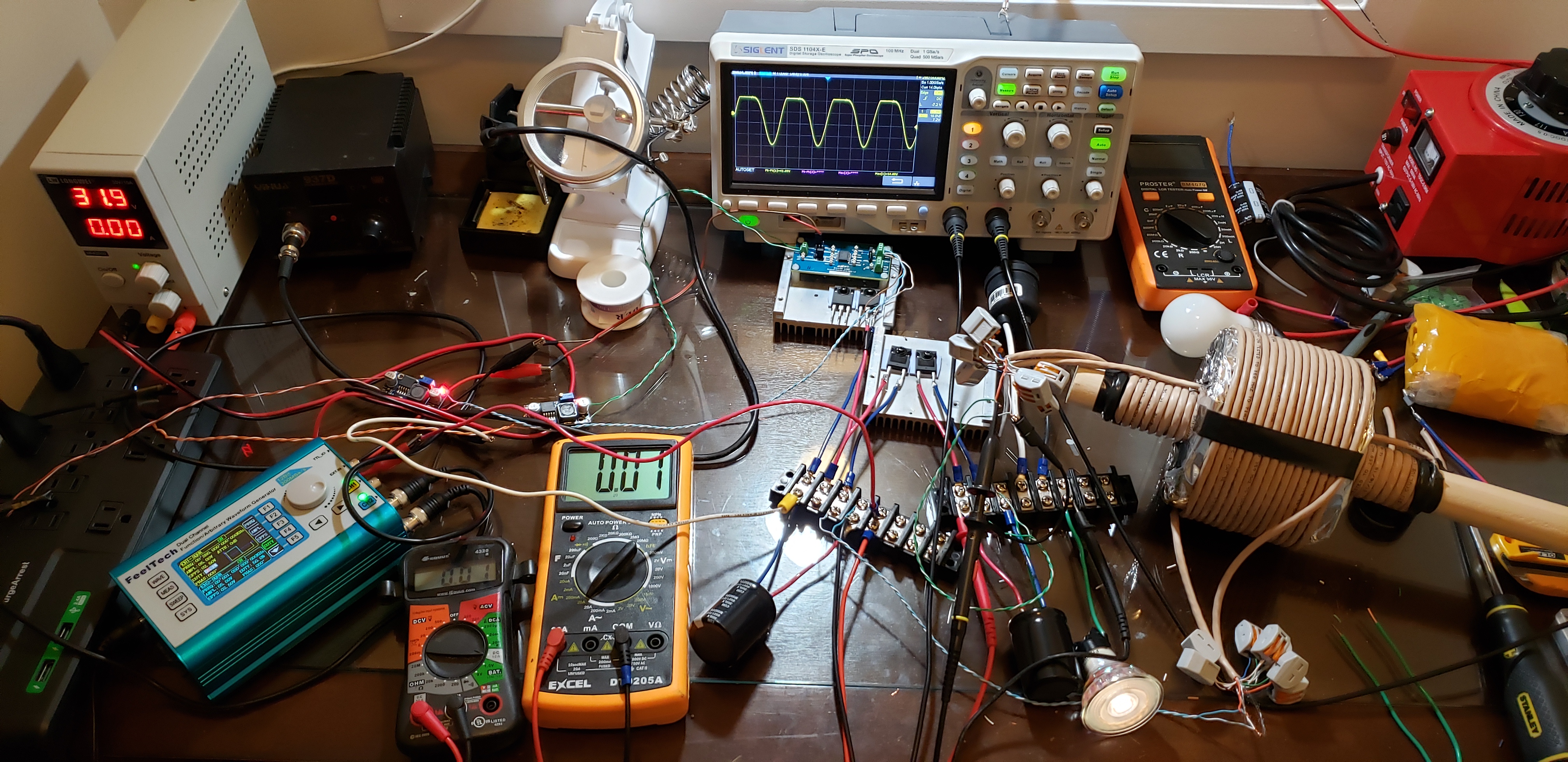

тест 1 - длинная первичка, короткая вторичка
резонанс 300кГц
первичка видит вторичку, ток резко возрастает при нагрузке вторички
питание 32в 80ма на выходе 20в 10ма (постоянка выпрямленная)
неудача

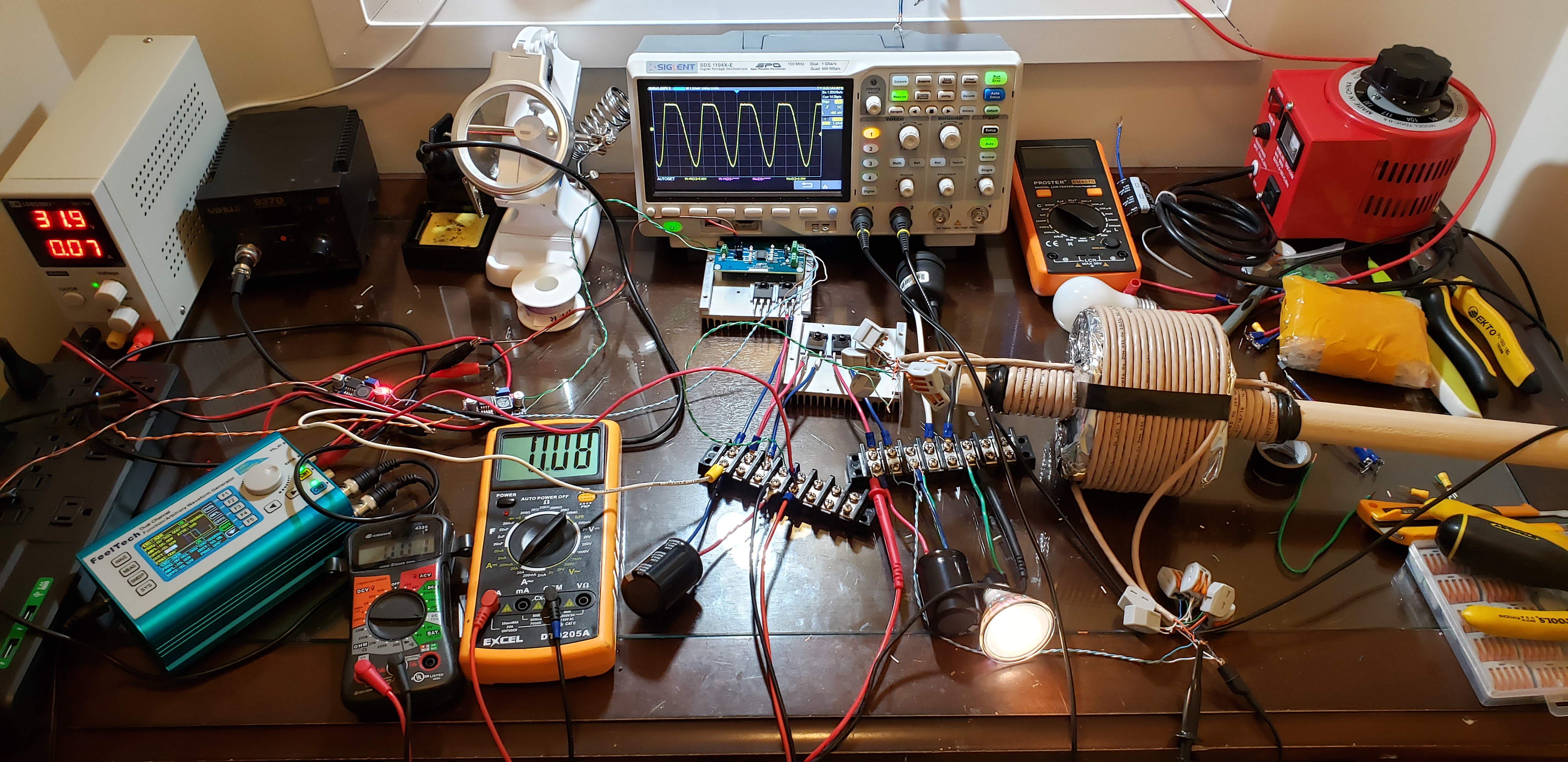

тест 2 - длинная вторичка, короткая первичка
резонанс 300кГц
первичка не видит вторичку, ток остается все время одинаковый на входе
питание 32в 10ма на выходе 14в 10ма (постоянка выпрямленная)
нет СЕ (ну или я его не нашел), хотя интересно себя ведет



настораживает тот факт что транс не ведет себя как у автора
автор предпологает что тест 1 - это основной режим

надо наоборот, сверху первичка а внутри вторичка, сделать зазор несколько миллиметров между первичкой и вторичкой а во внутрь вторички засунуть круглый ферритовый стержень с приёмника попробовать поставить кандёр параллельно первичке и поставить сопротивление подобрать последовательно первички с кандёром, типа так, вторичка как можно плотнее должна быть на феррите

matros пишет: у Анквича по моему замкнутый экран был т.е. трубка просто определенного диаметра т.е на определенном расстоянии от сердечника.

В описании было не замкнутый экран, что логично

yurum пишет: надо наоборот, сверху первичка а внутри вторичка, сделать зазор несколько миллиметров между первичкой и вторичкой а во внутрь вторички засунуть круглый ферритовый стержень с приёмника попробовать поставить кандёр параллельно первичке и поставить сопротивление подобрать последовательно первички с кандёром, типа так, вторичка как можно плотнее должна быть на феррите

Вложение не найдено

Тут есть межвитковая ёмкость, я обычно так делаю, с кондером тоже работает, но эффект намного хуже.

У автора первичка была внутри, так не работает

сопротивление подобрать и ёмкость по отношению мощность входа и выхода, зазор должен быть и сердечник внутри вторичка

Да, тест 2 даёт интересный результат, надо дальше думать, я полный выпрямитель сегодня соберу на шотки, посмотрим

вот чел уже 3 года эту тему пробует
www.youtube.com/channel/UCEtqI2EhN32Mvq7Wp5G9Vpg/videos
СВОБОДНАЯ ГЕНЕРАЦИЯ И АВТОНОМНЫЙ РЕЖИМ -АВТОГЕНЕРАЦИЯ

нужно чтоб первичка хорошо срала вокруг себя, вот это чьё видео

Вопрос к спецам, как обнаружить ассиметрию взаимоиндукции? Как померить правильно?

matros пишет:

Osbourne пишет: Вопрос к спецам, как обнаружить ассиметрию взаимоиндукции? Как померить правильно?

Ассиметрию в смысле в оном месте больше в другом меньше? или в одну сторону работает в другую нет?

если последнее я показывал вариант правда там не 100% но процентов 70 есть, схема такая 2 обмотки на разных кернах (я делал на трансе ТС270) на одну подаем переменное напряжение вторая закорочена съемная намотана сразу на оба керна, механизм там такой эдс в обоих половинах сердечника наводится одной обмоткой во второй половине магнитное поле встречно первичному и на прямом ходе ток идет и в первичке и появляется равный ему во вторичке , на намотанной же поверх обоих кернов обмотке эдсы на прямом ходе наводятся встречные и тока нет, когда начинается уменьшение поля в обмотках первичной и короткозамкнутой то это уменьшение наводит синфазные эдсы в съемной и там появляется ток сдвинутый на 90 градусов относительно первичного и нет влияния на величину этого тока (т.е почти нет) к тому же навидится эдс уже не одним магнитным полем первичной катушки но и короткозамкнутым т.е. еще и удвоение выходного тока.

Matros, так чем закончилась история с этим трансом. Вы его протестировали?

Спрашиваю потому что ассиметрия взаимоиндукции это условие образования СЕ в трансформаторах, все это ищут. Типа магнитного диода когда транс работает в одну сторону.

Не думаю что это возможно на воздухе, типа феррит специальной формы либо экран хитрый нужен, мёртвые зоны в катушках и тп

Давайте ваш транс если он работает до ума доведем

Я помню пробывал, не нашёл ничего интересного, может намотал не так или не в ту сторону
